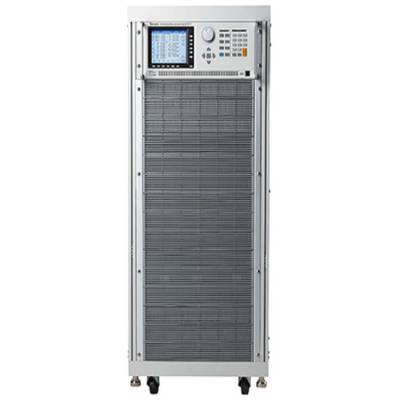

致茂Chroma 61800 回收式电网模拟电源

台湾致茂/Chroma 61800系列回收式电网仿真电源为定电压输出，可应用于一般用电产品(例如:家电产品，开关式电源)的测试，会对负载输出功率，同时以拉载过电流设定(OCP)来保护。当待测物为会将能量回馈到电网的产品(例如:太阳能逆变器，双向充放电机)等分布式发电设备，在输出电压的同时，若侦测到输出得功率为＂负(-)＂功率时，其就会启动能源回收机制，将逆变器所产生的逆灌电流/负功率能量转换到交流电网。不像一般交流电源无法承受待测物回灌能量，还可应用到正负电压/电流正反方向的全四象限，且具备能源回收功能，正足以成为电网模拟电源。

除了可输出平稳的电压和频率外，Chroma 61800系列提供强大编辑功能模式(STEP/PULSE/LIST)，可仿真多种电网异常及扰动状态以符合测试需求。STEP和PULSE模式提供来单步或连续的电压变动。此功能常用来仿真电源干扰，例如周期瞬降，瞬间高压，电压渐降等。用户可使用LIST模式来编辑更复杂的测试波形，包含100个序列可设定开始与结束的状态，波形成份可含AC和DC，几乎可组成想要的所有信号波形。运用这些模式，可仿真各种各样的电压瞬降，中断和变异的波形，同时做为符合IEC61000-4-11(前测试)和-4-13/-4-14/-4-28的法规***性测试。用户可应用SYNTHESIS(合成)功能，以50Hz或60Hz为基本频率，来设定50阶的谐波成份，形成周期性的失真波形。另外提供INTERHAR功能，这是用来在基频之外，设定另一个非谐波的变动频率成份，可从0.01Hz扫描到2400Hz，能帮助发现待测物输入端的谐振点或抗干扰的脆弱点。

微电网测试

Chroma 61800系列回收式电网仿真电源可提供微电网测试所需要的谐波失真电压、频率条件，以符合仿真电网的特性。重要的是该能源回收功能可以将待测物所产生的电能回馈到交流电网，符合微电网测试需求。输入端对交流电网已包含隔离设计，因此对于模拟微电网的待测物端不需要另外安装隔离装置。

并网型分布式发电设备法规测试

61800系列回收式电网仿真电源符合应用于并网型分布式发电设备法规测试(例如:IEEE1547/IEC61000-3-15/IEC62116)，主要测试项目如下：

√电网电压异常测试(VoltageAbnormalityTest)

√电网频率异常测试(FrequencyAbnormalityTest)

√反孤岛测试(Anti-islandingTest)

√低电压穿越测试(LowVoltageRideThroughTest)

√抗扰度测试(ImmunityTest)电压变化抗扰度测试(IEC61000-4-11/-4-34)

√限值测试(LimitTest)电流谐波及闪烁限值测试(IEC61000-3-2/-3-3)

低电压穿越测试(LowVoltageRideThroughTest)

当电网电压发生异常状况(例如:电压跌落)，并网型逆变器(PVInverter)必须维持一段正常输出时间，此时间由电压跌落程度而定(例如:以BDEW标准，当电压跌落至正常电压的15%时，并网型逆变器必须维持150ms的正常输出)，符合低电压穿越(LVRT)功能的PVinverter除了必须维持一段正常输出时间要求外，还必须依照电压跌落程度产生对应的无效功率。致茂/Chroma 61800系列回收式电网仿真电源可完全符合低电压穿越测试需求，用户可以使用波形编辑功能中的LIST模式建立LVRT(低电压穿越)测试条件，电压输出变化反应速度可完全符合LVRT测试要求。同时为要了解有谐波成份的电压对于光伏逆变器输出电流TRD(额定总失真)的影响，其谐波合成功能可仿真不同谐波电网电压以符合此测试需求。另外输出频率分辨率为0.01Hz，符合BDEW针对频率分辨率要求。

任意功率放大器

Chroma 61800系列回收式电网仿真电源可支持外部输入仿真讯号功能，允许用户输入从任意讯号产生器输出的交流及直流波形并将此讯号放大，此功能可搭配RTDS实时系统应用于HIL(HardwareInLoop)模拟以及还原现场发生的真实电源波形。从外部输入仿真讯号至实际电压输出的延迟时间大约为100μs。
